SiC-MOSFET қатты күйдегі жоғары жиілікті құбырларды дәнекерлеуші

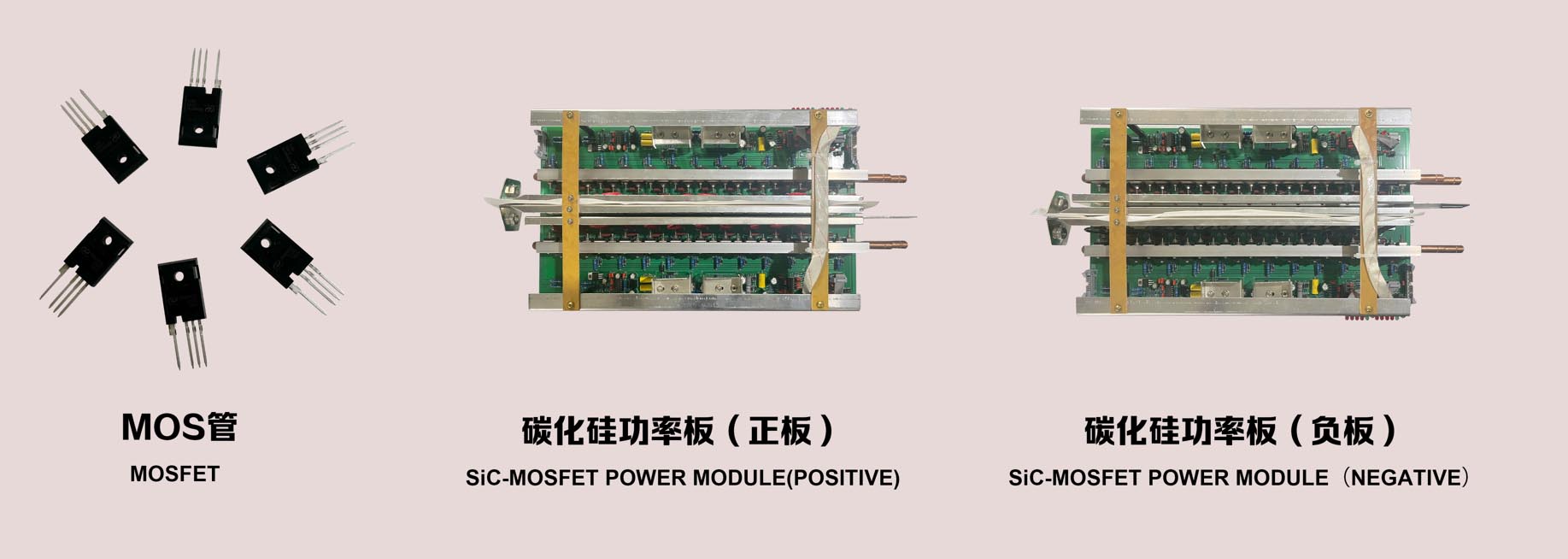

SiC-MOSFET қатты күйдегі жоғары жиілікті құбыр дәнекерлеушісі төмен вольтты қалыпты мосфет түтігінің орнына үшінші буындағы жартылай өткізгіш материалдарды қабылдайды.SiC mosfet жоғары температураға және жоғары қысымға төзімділікке ие.SiC mosfet негізінен қуат модулінің тақталарында қолданылады. Мұндай қуат тақталары қолданылады. қатты күйдегі жоғары жиілікті құбыр дәнекерлеуші.

Сұрау жіберу

Өнім Сипаттамасы

Технология жетілдірілді, жақында қатты күйдегі жоғары жиілікті дәнекерлеуші үшін SiC-MOSFET деп аталатын үшінші буын жартылай өткізгіш материалды қабылдады.

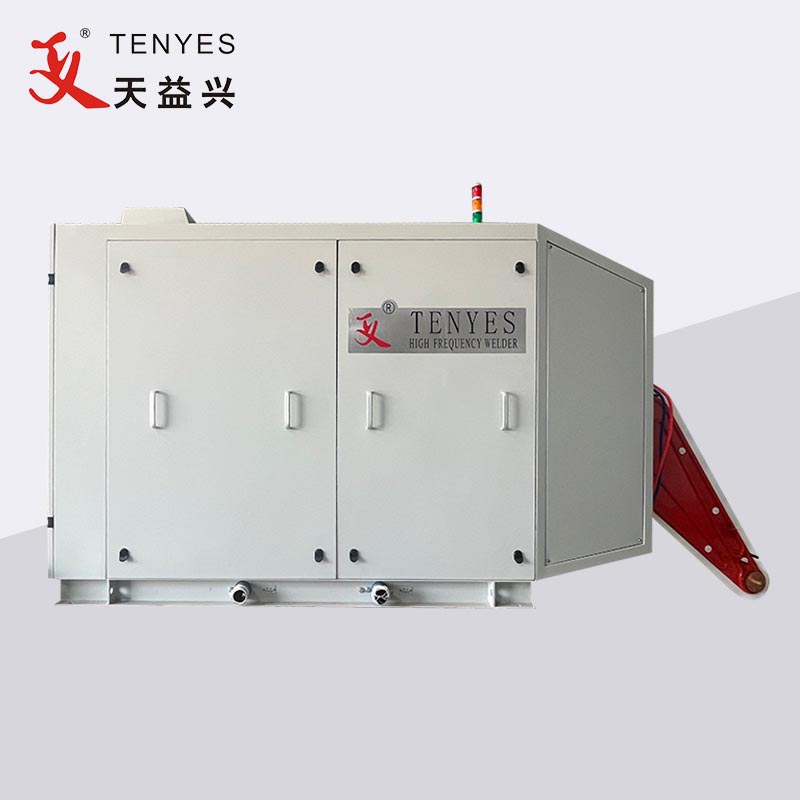

SiC-MOSFET Solid State High Frequency Pipe Welder

Үшінші буын жартылай өткізгіш материалдары SiC-MOSFET өнімділік сипаттамалары

1. Жоғары температура мен жоғары қысымға төзімділік: SiC кең диапазонының Si-ден шамамен 3 есе кең, сондықтан ол жоғары температура жағдайында да тұрақты жұмыс істей алатын қуат құрылғыларын жүзеге асыра алады. SiC оқшаулаудың бұзылу өрісінің кернеулігі Si-ден 10 есе жоғары, сондықтан Si құрылғыларымен салыстырғанда қоспалау концентрациясы жоғары және жұқа пленка қалыңдығы дрейф қабаты бар жоғары вольтты қуат құрылғыларын жасауға болады.

2. Құрылғыны миниатюризациялау және жеңіл салмақ: Кремний карбиді құрылғылары жоғары жылу өткізгіштікке және қуат тығыздығына ие, бұл құрылғының миниатюризациясы мен жеңіл салмағына жету үшін жылуды тарату жүйесін жеңілдетеді.

3. Төмен жоғалту және жоғары жиілік: кремний карбиді құрылғыларының жұмыс жиілігі кремний негізіндегі құрылғыларға қарағанда 10 есеге жетуі мүмкін және жұмыс жиілігінің ұлғаюымен тиімділік төмендемейді, бұл энергияның жоғалуын шамамен 50% азайтады; Сонымен қатар, жиіліктің жоғарылауына байланысты индуктивтілік және трансформаторлар сияқты перифериялық компоненттердің көлемі азаяды, ал жүйенің құрамынан кейінгі көлем және басқа компоненттердің құны азаяды.

SiC-MOSFET қатты күйдегі жоғары жиілікті құбыр дәнекерлеушінің артықшылықтары

Si-MOSFET құрылғыларына қарағанда 1,60% төмен шығын, дәнекерлеуші инвертордың тиімділігі 10% -дан астам, дәнекерлеу тиімділігі 5% -дан астам артады.

2.Single SiC-MOSFET қуат тығыздығы үлкен, жинақталған саны сәйкесінше азаяды, бұл ақаулық нүктелерін және сыртқы электромагниттік сәулеленуді тікелей азайтады және инвертор қуат блогының сенімділігін арттырады.

3.SiC-MOSFET бастапқы Si-MOSFET-тен жоғары кернеуге төтеп береді, қауіпсіздікті қамтамасыз ету мақсатында дәнекерлеушінің тұрақты кернеуі сәйкесінше арттырылды (параллельді резонанстық дәнекерлеуші үшін 280VDC және сериялы резонанстық дәнекерлеуші үшін 500VDC). Тор жағының қуат коэффициенті ≥ 0,94 .

4.Жаңа SiC-MOSFET құрылғысының жоғалуы Si-MOSFET-тің тек 40% құрайды, белгілі бір салқындату жағдайында ауысу жиілігі жоғарырақ болуы мүмкін, сериялық резонанстық Si-MOSFET дәнекерлеуші жиілікті екі есе арттыру технологиясын қабылдайды, SiC-MOSFET қабылдайды, оны тікелей жобалап, өндіре алады. 600 кГц жоғары жиілікті дәнекерлеуші.

5.Жаңа SiC-MOSFET дәнекерлеушінің тұрақты кернеуі артады, желілік қуат коэффициенті жоғары, айнымалы ток шағын, гармоникалық ток аз, тұтынушының электрмен жабдықтау және тарату құны айтарлықтай төмендейді және электрмен жабдықтау тиімділігі тиімді түрде жақсарады.
