Ерте вакуумдық түтіктер Жоғары жиілікті жабдықты енгізу

20 жыл бұрын Қытайда құбырларды дәнекерлеу және термиялық өңдеу үшін пайдаланылатын жоғары жиілікті қуат көздері (әдетте «жоғары жиілікті пештер» деп аталады) негізінен инвертордың негізгі құрамдас бөліктері ретінде электронды түтіктері бар («вакуумдық түтіктер» деп те аталады) жабдық болды. Негізгі принцип келесі суретте көрсетілген:

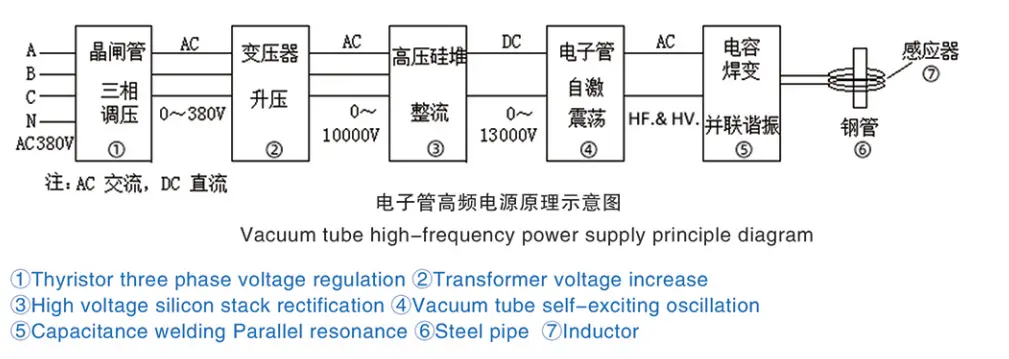

Қалыпты өнеркәсіптік айнымалы ток (Қытайда үш фазалы төрт сым 380В/50Гц) тиристорлық айнымалы кернеу реттегіші арқылы 0-ден 380В-ға дейін (жиілік өзгеріссіз) реттелетін айнымалы токқа айналады, содан кейін 10000 В-қа жуық жоғары кернеуге (жиілігі өзгермеген) дейін жоғарылатады, содан кейін қайталанған трансформатор арқылы жоғары кернеуді мыңға дейін жоғарылатады. Тұрақты кернеу, содан кейін вакуумдық түтік арқылы HF және HV токына тербеледі, содан кейін тербелмелі токты күшейту үшін LC параллельді резонанс арқылы және кернеуді азайтқаннан кейін болат құбырларды және басқа дайындамаларды жылыту үшін қолданылатын индукторға беру және т.б.

Айнымалы ток кернеуін реттеу мақсаты жұмыс талаптарын қанағаттандыру үшін кіріс және шығыс қуатын реттеу болып табылады және кернеуді реттеу кезінде белгілі бір жұмыс жағдайында жабдықтың шығыс қуатының тұрақтылығын қамтамасыз ету үшін кернеуді тұрақты ету қажет.

Вакуумдық түтікшені (жоғары вольтты шағын ток құрамдас бөліктері) пайдаланудың арқасында кернеуді арттыру керек немесе үлкен қуатты шығара алмайды, бірақ сонымен бірге индуктордың кіші кедергісіне бейімделу үшін кернеуді одан әрі төмендету керек.

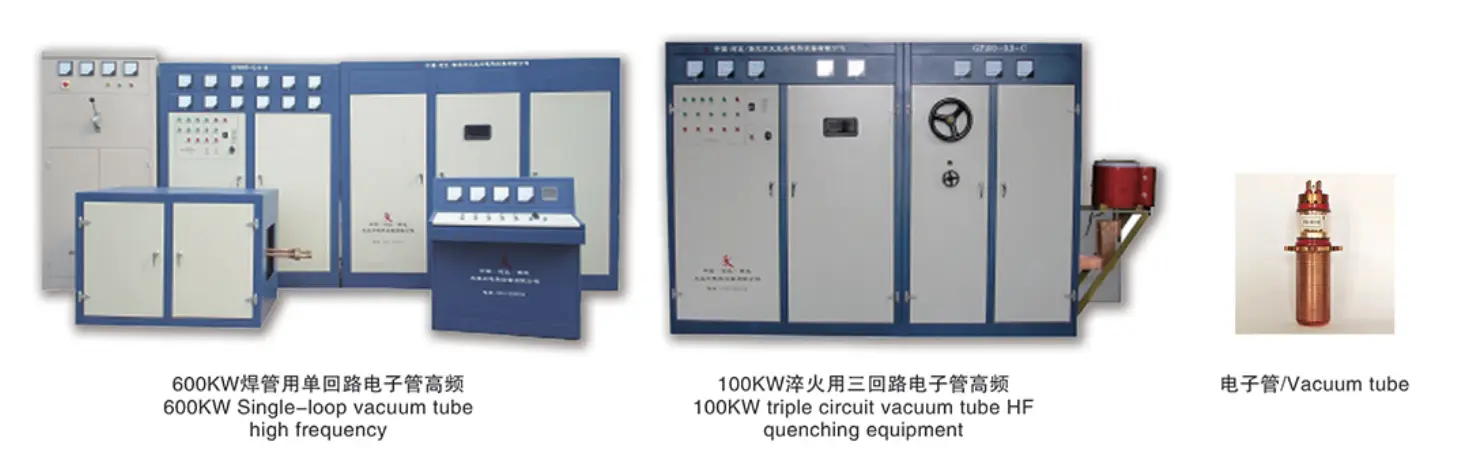

Төмендегі фотосуреттер 600 кВт бір циклды вакуумдық түтіктің жоғары жиілігі және 100 кВт үш тізбекті вакуумдық түтіктің HF сөндіру жабдығы болып табылады.

Құбырларды дәнекерлеу өнеркәсібінде әлі де жоғары жиілікті вакуумдық түтіктердің аз саны бар, ал сөндіру және дәнекерлеу сияқты салаларда жоғары жиілікті вакуумдық түтіктер әлі де кеңінен қолданылады.
