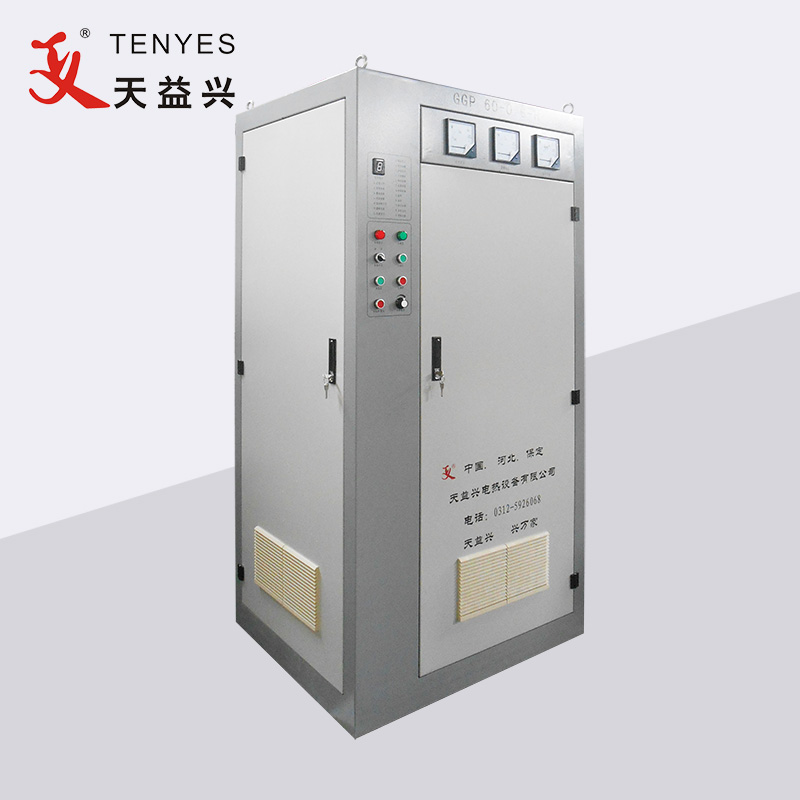

TENYES 60KW жоғары жиілікті құбырларды дәнекерлеу машинасы болат құбырларды/түтіктерді тікелей тігісті индукциялық дәнекерлеуге арналған. Дәнекерлеушінің бүкіл жиынтығы түзеткіш шкафтан, инверторлық шкафтан (слоттық шкаф), жұмсақ суға арналған айналмалы салқындату жүйесінен, орталық басқару пультінен, шығыс шинасынан, индукциялық/контактілі дәнекерлеу жүйесінен және т.б. тұрады. Қатты күйдегі жоғары жиілікті дәнекерлеу машинасы үздіксіз операцияларға сәйкес жасалған.
Негізгі қуат құрылғысы ретінде электр түрлендіргішін қалыптастыру үшін жоғары жиілікті болат құбырды дәнекерлеуді қамтамасыз ететін инверторлық шығыс шкафы, IRFP460 және американдық IR корпорациясының және Германияның IXYS корпорациясының жылдам қалпына келтіру диоды (FRD) DSEI60-06P пайдаланылады. Бір қабатты қуат модулінің шығыс қуаты 50 кВт-тан астам, бүкіл машинаға параллель 2 қабатты қуат модулін (100 кВт-қа қарама-қарсы) қабылдайды. Номиналды жұмыс жиілігі 450 кГц. Бүкіл машинаның максималды шығыс қуаты 100 кВт жетуі мүмкін. Бірдей қуат модульдерінің өзара алмастыру мүмкіндігі бар.
Номиналды шығыс қуаты: 60 кВт
Дәнекерлеу режимі: индукция түрі
Номиналды тұрақты кернеу: 250 В
Номиналды тұрақты ток: 250А
Номиналды жиілік: 450KHZ
Жалпы тиімділік: η≥85%
Қуат көзінің кернеуі: 3-фазалы 380В/50Гц (жабдық 380V±5% кернеуде жұмыс істей алады)
Қуатты тарату қуаты: ≥65кВА
Қуат коэффициенті: ≥0,85
Қуат беру кабелі: пластик қапталған мыс кабельдің әрбір фазасы ≥70мм2, жерге сым≥20мм2
Сипаттама |
Құрамы/үлгі |
Саны |
60 кВт жоғары жиілікті құбырларды дәнекерлеу машинасы |
Түзеткіш шкаф |
1 |
Инверторлық шкаф |
1 |
|
консоль |
1 |
|
Трансформатор |
1 |
|
Су-су салқындату жүйесі |
1 |
