500 кВт жоғары жиілікті құбырларды дәнекерлеу машинасы

TENYES Қытайдағы жоғары жиілікті құбыр дәнекерлеу машиналарының жетекші өндірушісі болып табылады. Салада 20 жылдан астам тәжірибесі бар TENYES жоғары жиілікті дәнекерлеу машиналарының сенімді көзін іздейтін кәсіпорындар мен мердігерлер үшін сенімді жеткізуші болды. TENYES өз тұтынушыларының дәнекерлеушіні оңай басқаруын қамтамасыз ету үшін тамаша сатудан кейінгі қызмет пен техникалық қолдауды қамтамасыз етеді. 500 кВт жоғары жиілікті құбыр дәнекерлеу машинасында жабдықтың тұрақтылығын арттыру және жабдықтың зақымдануын болдырмау үшін бүкіл машинада 20-дан астам қорғаныс шаралары орнатылған. Барлық дабыл ақпараты басқару тақтасымен өңделеді және PLC жүйесіне жіберіледі. Дисплей экраны арқылы техникалық қызмет көрсету қызметкерлері жабдықтың істен шығу себебін және онымен қалай күресу керектігін оңай түсіне алады.

Сұрау жіберу

Өнім Сипаттамасы

Жабдық негізінен трансформатордан, түзеткіш шкафтан және инверторлық шкафтан тұрады. Негізінен жоғары жиілікті түзу дәнекерленген құбырларды өндіру желілерінде қолданылады.

500 кВт жоғары жиілікті құбыр дәнекерлеу машинасының жұмыс принципі:

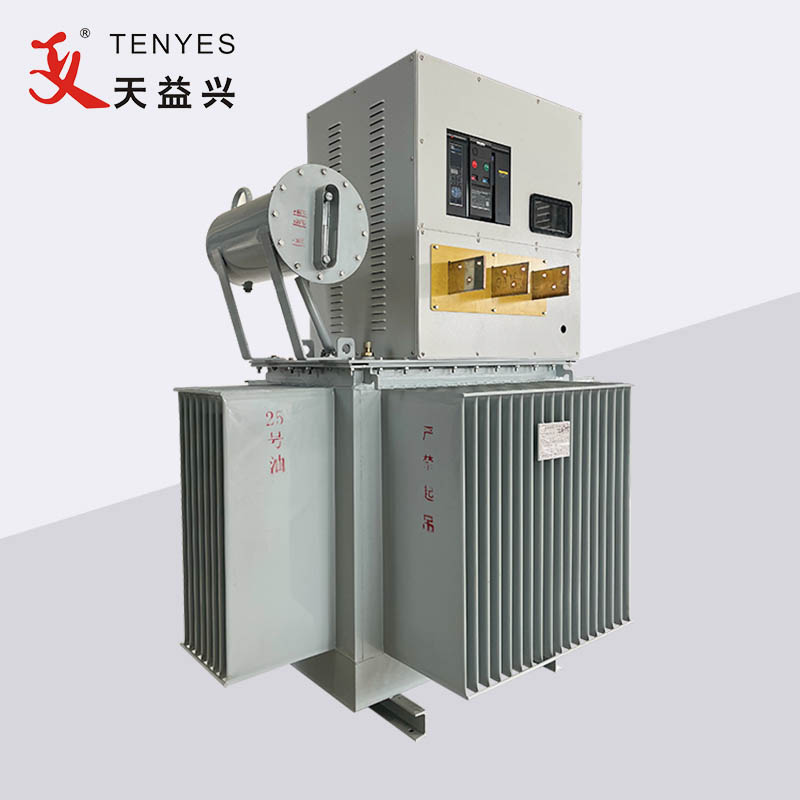

Кәдімгі үш фазалы айнымалы ток қуаты (желінің кернеуі 380 В, жиілігі 50 Гц) трансформатормен (желінің кернеуі 200 В, жиілігі 50 Гц) азаяды, түзеткіш шкафқа түседі, түзетуден, кернеуді реттеуден және сүзуден өтеді және 0-ден бастап үздіксіз реттелетін тұрақты ток қуатына айналады. 240 В дейін; Инвертор көпіріне қайтадан кіргенде (жоғары қуатты транзистор MOSFET көмегімен), ол индукциялық қыздыру үшін жүктеме ұяшығына берілуі мүмкін жоғары жиілікті токқа айналады.

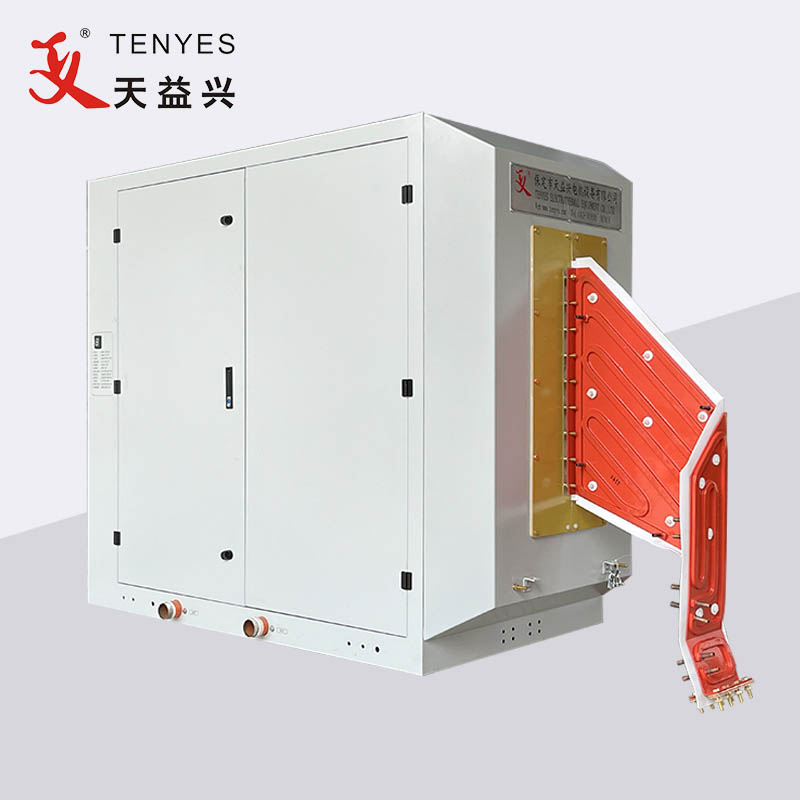

Инвертор ұясының қуат блогы модульдік құрылымды қабылдайды және қуат блогының әрбір жұбы 50 кВт-тан астам қуатты шығара алады. Қолданылатын энергоблоктардың саны жабдықтың қуатына байланысты өзгереді, ал жабдықтың негізгі құрылымы оның көлеміне қарамастан бірдей. Слот жоғары вольтты және шығыс трансформаторы жоқ сериялы параллель гибридті резонанстық пішін болып табылады. Бұл құрылғыда қолданылатын қуат блоктарының саны он жұпты құрайды.

Бұл 500 кВт жоғары жиілікті құбыр дәнекерлеу машинасының негізгі артықшылықтары:

1. Жоғары кернеу жоқ, қауіпсіз, сенімді және тиімді.

2. Негізгі құрамдас бөліктер IR, IXYS және Siemens сияқты компаниялардың импорттық өнімдері болып табылады.

3. Импульстік ені модуляциясын немесе микрокомпьютермен басқарылатын кернеуді реттеу тізбегін қабылдау, тұрақты реттеу, жоғары дәлдік және төмен гармоникалық кедергі.

4. Қуат диапазоны 0-ден 100%-ға дейін шексіз реттеледі және оның асқын кернеу мен артық ток сияқты ақаулардан қорғау жүйелері бар.

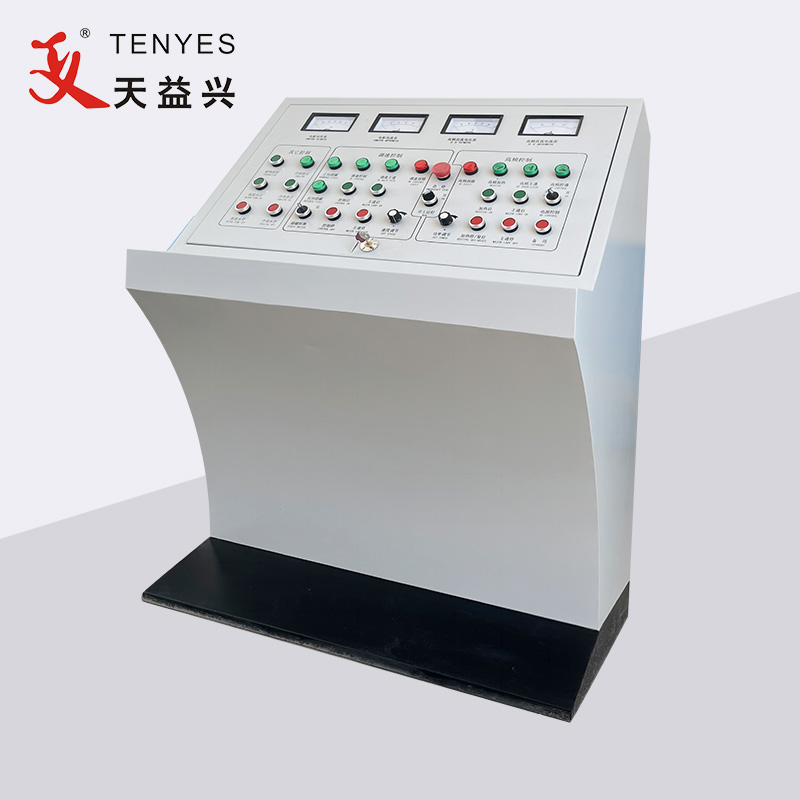

5. Жұмыс күйінің сандық дисплейі, қарапайым жұмыс және ыңғайлы техникалық қызмет көрсету.

6. Жақсы дәнекерлеу сапасы, біркелкі дәнекерлеу ені мен жылуы, ішкі және сыртқы саңылаулары аз.

Қолдану		Жұмыс параметрі		Электрмен жабдықтауға қойылатын талаптар
Болат құбыр OD	Φ114-Φ219	Номиналды қуат	500 кВт	Электрмен жабдықтау формасы	3AC 380±5%
Болат жолақ қалыңдығы	4,0-10,0	Номиналды тұрақты кернеу	240 В
Дәнекерлеу режимі	Индукция немесе контакт түрі	Номиналды тұрақты ток	2500А	Электрмен жабдықтау қуаты	600 кВА-дан үлкен
		Номиналды жиілік	200 кГц	Қуат факторы	≥0,85
Дәнекерлеу жылдамдығы	10-20(м)	Тиімділік	≥85%	Қуат беру кабелі	пластик-мыс≥500мм² Жер кабелі≥250мм²
		Шығару HF қуаты	≥500кВт
