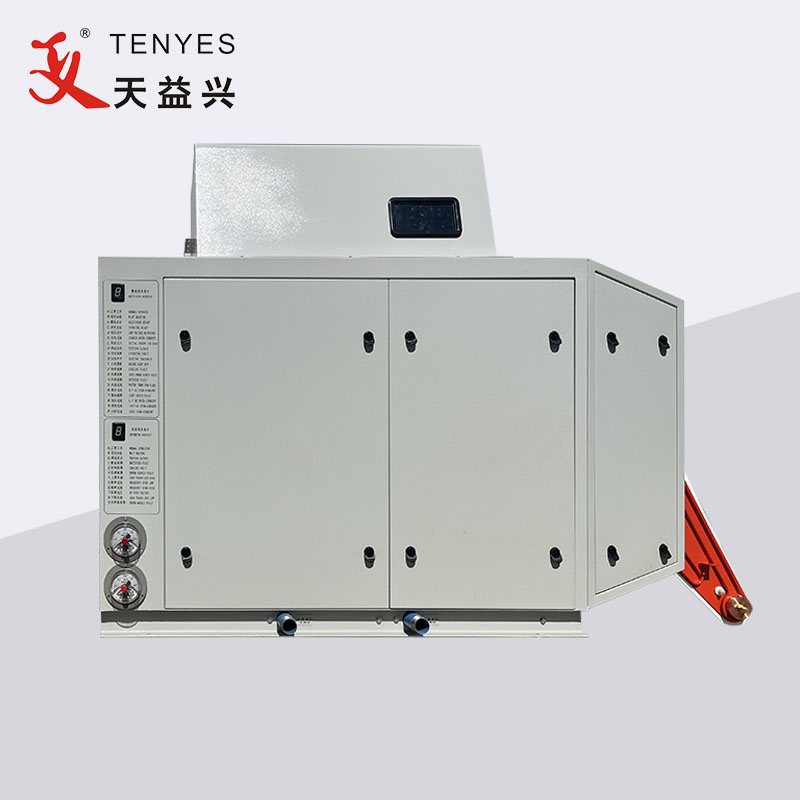

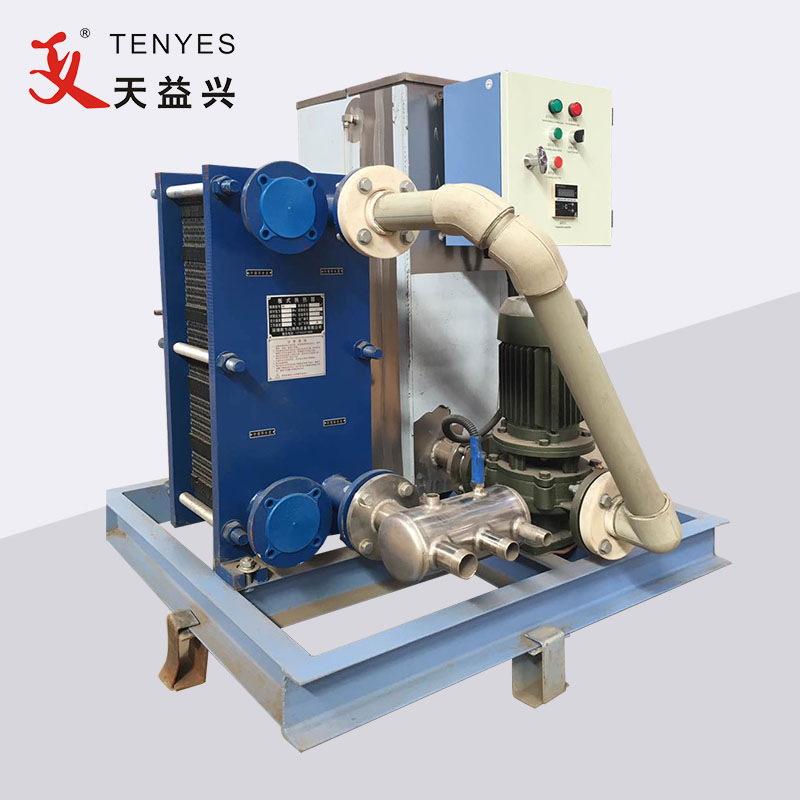

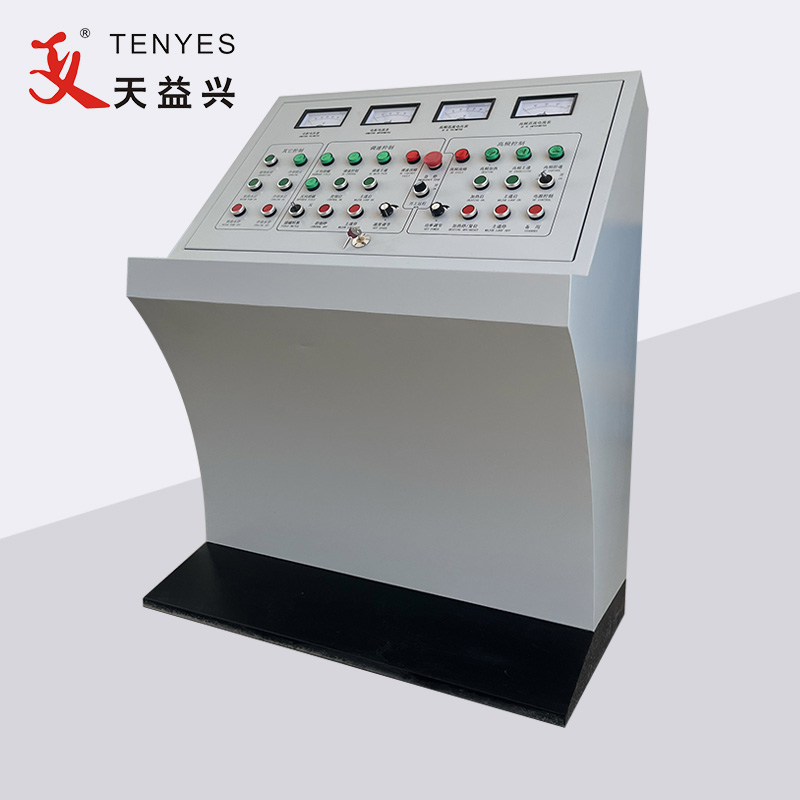

150 кВт қатты күйдегі жоғары жиілікті ықшам құбыр дәнекерлеушісі

Тиристорлық түзеткіш фазалық ауысымды басқаруды қабылдағандықтан, қуатты реттеу триггер бұрышын өзгерту арқылы кернеуді реттеу болып табылады. Схема электр желісінен жетіспейтін бұрышы бар синус толқынын жұтады және синус толқынының басқа бөлігін электр желісіне жетпейтін бұрышпен қалдырады. Әлбетте, сол жақ бөлікте гармоникалардың көп саны бар. Сонымен қатар, әртүрлі кернеу мен ток фазаларына байланысты қуат коэффициенті төмен (тұрақты токтың шығыс кернеуі неғұрлым төмен болса, қуат коэффициенті төмен).

Теориялық есептеулер мен сынақтар көрсеткендей, үш фазалы толық басқарылатын көпір түзеткішінің іске қосу бұрышы нөлге тең болғанда немесе диодтардан тұратын басқарылмайтын көпір түзеткішін пайдаланған кезде пайда болатын гармоникалық өте аз және қуат коэффициенті өте жоғары ( 0,9). Дегенмен, практикалық қолдануда ол тұрақты кернеуді үздіксіз реттеу функциясына ие болуы керек (яғни шығыс қуатын реттеу), ал жабдық толық кернеуде мәңгі жұмыс істей алмайды. Жабдықтың минималды гармоникалық, ең жоғары қуат коэффициенті және реттелетін шығыс қуаты болуы үшін басқарылмайтын түзеткіш көпірдің артына кернеуді реттейтін басқа құрылғыны қосу керек.

Сондықтан, қарқынды зерттеулерден кейін біз сандық басқару түзеткіш технологиясын жасап, ұлттық патент алдық (zl201520767232. X).

Жалпы өнеркәсіпте қолданылатын үш фазалы төрт сым 380 В, 50 Гц айнымалы ток 300 Гц пульсирленген тұрақты токқа айналу үшін «үш фазалы түзеткіш көпірмен» (алты ZP диодынан және бір реттік түзетуден тұрады) түзетіледі, содан кейін LC сүзгілеуден кейін тегіс тұрақты токқа айналады. (реактивтілік пен сыйымдылықтан тұрады), содан кейін бір фазалы инверторлы көпір арқылы инверсиядан және кернеуді реттеуден кейін он кГц-ден астам реттелетін жиілігі мен кернеуі бар айнымалы токқа түрленеді (IGBT төрт тобынан тұрады), Содан кейін ол төмен вольтты пульсирленген болады. Жоғары жиілікті трансформаторды төмендету және диодты түзетуден кейін тұрақты ток (екінші реттік түзету), содан кейін реактивтілік немесе конденсаторды тегістеу және сүзуден кейін тегіс төмен вольтты тұрақты токқа айналады.

IGBT-ден тұратын бір фазалы инверторлы көпірдің екі функциясы бар: инвертор және кернеуді реттеу. Басқаша айтқанда, шығыс кернеуін тұрақты токты айнымалы токқа ауыстыру кезінде өндірістік қажеттіліктерге сәйкес реттеуге болады.

Жоғары жиілікті трансформатор ферритті магниттік өткізгіш материал ретінде қабылдайды және бастапқы түрлендіру коэффициенті шағын көлемді, төмен бағамен және жоғары өткізгіштік тиімділігімен қажеттіліктерге сәйкес жасалған.

PWM сандық басқаруды түзету технологиясы бар TENYES 150KW қатты күйдегі жоғары жиілікті ықшам құбыр дәнекерлеушісі келесі артықшылықтарға ие:

1) Жоғары қуат коэффициенті: қуат коэффициенті ≥ 0,92, реактивті қуатты өтеу жабдығын қосудың қажеті жоқ.

2) Төмен гармоникалық ластану: әдетте қосымша гармоникалық тазарту жабдығын қосудың қажеті жоқ

3) Тұрақты шығыс қуаты: шығыс толқыны ≤ 0,2% және дәнекерленген құбырдың бұрандасы біркелкі.

4)Жылдам қорғаныс жылдамдығы: ақауларды блоктаудан қорғау уақыты ≤ 10 μ S. Жабдық сенімдірек.

5) Жоғары қуат тиімділігі: реактивті қуаттың жоғалуы азайғандықтан, бүкіл машинаның тиімділігі артады.
